Konfigurasi Routing statik

Om Swastyastu

Hari ini saya akan menjelaskan konfigurasi routing statik.

Pengertian Routing statik.



Static routing (Routing Statis) adalah sebuah router yang memiliki tabel routing statik yang di setting secara manual oleh para administrator jaringan. Routing static pengaturan routing paling sederhana yang dapat dilakukan pada jaringan komputer.  Menggunakan routing statik murni dalam sebuah jaringan berarti mengisi setiap entri dalam  forwarding  table  di  setiap router yang berada di jaringan tersebut.

Penggunaan  routing  statik  dalam  sebuah  jaringan  yang  kecil  tentu  bukanlah suatu masalah,  hanya  beberapa  entri  yang  perlu  diisikan  pada  forwarding table di setiap router. Namun Anda tentu dapat membayangkan bagaimana jika harus melengkapi forwarding table di setiap router yang  jumlahnya  tidak sedikit dalam  jaringan yang besar.

Topologi yang saya akan gunakan seperti gambar di bawah ini.

Topologi tersebut terdiri dari 4 Router versi 1841 dan 1 buah server.

Pasang modules pada router dengan cara mengklik router,pada tab physical pilih modules WIC-2T.

Matikan router terlebih dahulu sebelum memasang modules,dengan mengklik tombol power yang terdapat pada router.

Setelah mematikan router,kita akan memasang modules pada router dengan cara klik dan drag modules ke bagian router yang kosong.

Lakukan cara yang sama ke semua router.Setelah modules terpasang nyalakan kembali router.

Hubungkan tiap-tiap router menggunakan kabel serial DTS.Dan hubungkan router ke PC menggunakan kabel cross.

Jika semua telah terhubungkan selanjutnya kita akan melakukan konfigurasi.

Langkah-langkah konfigurasi.

1.Konfigurasi Router 1,2,3,4 ,ikuti langkah-langkah di bawah ini.

Router1



R1(config)#int se0/0/0
R1(config-if)#ip add 10.10.10.2 255.255.255.0
R1(config-if)#no shut

R1(config)#int fa0/0
R1(config-if)#ip add 192.168.1.3 255.255.255.0
R1(config-if)#no shut

Router 2

R2(config)#int se0/0/1
R2(config-if)#ip add 11.11.11.2 255.255.255.0
R2(config-if)#no shut

R2(config)#int fa0/0
R2(config-if)#ip add 192.168.2.3 255.255.255.0
R2(config-if)#no shut



Router 3

R3(config)#int se0/1/0
R3(config-if)#ip add 12.12.12.2 255.255.255.0
R3(config-if)#no shut

R3(config)#int fa0/0
R3(config-if)#ip add 192.168.3.3 255.255.255.0
R3(config-if)#no shut

Router 4

R4(config)#int se0/0/0
R4(config-if)#ip add 10.10.10.1 255.255.255.0
R4(config-if)#no shut

R4(config)#int se0/0/1
R4(config-if)#ip add 11.11.11.1 255.255.255.0
R4(config-if)#no shut


R4(config)#int se0/1/0
R4(config-if)#ip add 12.12.12.1 255.255.255.0
R4(config-if)#no shut

R4(config)#int fa0/0
R4(config-if)#ip add 172.16.1.1 255.255.255.0
R4(config-if)#no shut

2.Konfigurasi routing statik.

Router 1

R1(config)#ip route 11.11.11.0 255.255.255.0 10.10.10.1

R1(config)#ip route 192.168.2.0 255.255.255.0 10.10.10.1

R1(config)#ip route 12.12.12.0 255.255.255.0 10.10.10.1

R1(config)#ip route 192.168.3.0 255.255.255.0 10.10.10.1

R1(config)#ip route 172.16.1.0 255.255.255.0 10.10.10.1

Router 2

R2(config)#ip route 10.10.10.0 255.255.255.0 11.11.11.1

R2(config)#ip route 192.168.1.0 255.255.255.0 11.11.11.1

R2(config)#ip route 12.12.12.0 255.255.255.0 11.11.11.1

R2(config)#ip route 192.168.3.0 255.255.255.0 11.11.11.1

R2(config)#ip route 172.16.1.0 255.255.255.0 11.11.11.1

Router 3

R3(config)#ip route 10.10.10.0 255.255.255.0 12.12.12.1

R3(config)#ip route 192.168.1.0 255.255.255.0 12.12.12.1

R3(config)#ip route 11.11.11.0 255.255.255.0 12.12.12.1

R3(config)#ip route 192.168.3.0 255.255.255.0 12.12.12.1

R3(config)#ip route 172.16.1.0 255.255.255.0 12.12.12.1

Router 4

R4(config)#ip route 192.168.1.0 255.255.255.0 10.10.10.2

R4(config)#ip route 192.168.2.0 255.255.255.0 11.11.11.2

R4(config)#ip route 192.168.3.0 255.255.255.0 12.12.12.2

3.Masukan IP pada PC1,2,dan 3.

PC 1

PC 2

 PC 3

Server

Jangan lupa menyimpan konfigurasi router

R1#wr
R2#wr
R3#wr
R4#wr

4.Hapus file TFTP.

Klik server lalu pilih tab service.

5.Backup configurasi router 1,2,3 dan 4 ke server

R1#copy running-config tftp
Address or name of remote host []? 172.16.1.2
Destination filename [R1-confg]? [enter]

R2#copy running-config tftp
Address or name of remote host []? 172.16.1.2
Destination filename [R1-confg]? [enter]

R3#copy running-config tftp
Address or name of remote host []? 172.16.1.2
Destination filename [R1-confg]? [enter]

R4#copy running-config tftp
Address or name of remote host []? 172.16.1.2
Destination filename [R1-confg]? [enter]

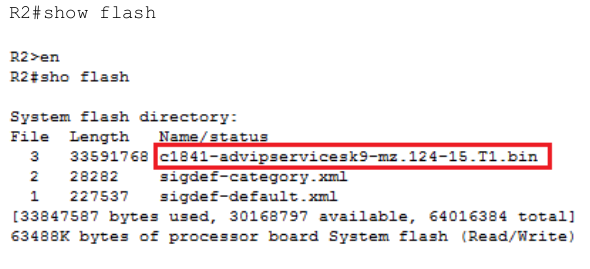

6.Backup Router IOS

Router 1

Router 2

Router 3

Router 4

6.Restore file TFTP ke server

Sekian dan terimakasih,semoga bermanfaat.

Om Shanti Shanti Shanti Om.
