Console Cisco Di Linux Menggunakan Minicom

Selamat Malam

Kali ini saya akan mengshare tentang mengkonfigurasi Cisco dengan menggunakan kabel console.Baik langsung saja silahkan di coba.
  Mengkonfigurasi Cisco dengan menggunakan kabel console adalah cara utama untuk melakukan konfigurasi pada Cisco device (yang sering saya kerjakan adalah Router dan switch), namun apa jadinya bila di Laptop tidak memiliki port serial, kabel console kan serial, dan laptop baru jarang ada yang memiliki port serial semua USB.
Akh.. gak jadi masalah, ada USB – Serial converter (saya menggunakan HL-341). Benar.. tapi gimana cara melakukannya bila kita menggunakan Ubuntu, bukan Windows yang mengunakan Hyperterminal.
Linux (baca : Ubuntu) dapat melakukan pekerjaan ini dengan sempurna, tak kalah dengan Hyperterminal, Linux menggunakan minicom.
Langkah yang dapat kita kerjakan adalah :

Langkah awal, install dan siapkan driver

download minicom,
$sudo apt-get install minicom
Install driver HL-341 di Ubuntu anda (driver dapat di download langsung dengan perintah wget http://www.csie.ntu.edu.tw/~b94101/ch341_drv.tar.bz2

Setelah selesai downloadnya, extrak file tersebut [menghasilakan folder ch341_drv] dan jalankan ins.sh (yang saya lakukan, langsung juga gak apa-apa). Untuk Laptop yang ada serialnya langsung ke konfigurasi minicom.
cek apakah HL341-uart telah terkoneksi ke USB, dan pada ttyUSB berapa dengan perintah $ dmesg | grep tty
Bila berhasil ouputnya adalah
root@rikie-laptop:/# dmesg | grep tty
[    0.004000] console [tty0] enabled
[ 1556.501650] usb 3-1: GSM modem (1-port) converter now attached to ttyUSB0
[ 1556.501705] usb 3-1: GSM modem (1-port) converter now attached to ttyUSB1
[ 1556.501757] usb 3-1: GSM modem (1-port) converter now attached to ttyUSB2
[ 5745.873444] usb 2-1: ch341-uart converter now attached to ttyUSB3
Oke.. jadi deh.. USB-Serial nya udah siap.

konfigurasi minicom

Lakukan konfigurasi minikom dengan langkah:
$ sudo minicom -s
┌─────[configuration]──────┐
Filenames and paths
File transfer protocols
Serial port setup
Modem and dialing
Screen and keyboard
Save setup as dfl
Save setup as..
Exit
Exit from Minicom
└──────────────────────────┘
akan muncul tampilan konfigurasi default, pilih “Serial port setup ” dan sesuaikan dengan kebutuhan
A – Serial Device : /dev/ttyUSB3
B – Lockfile Location : /var/lock
C – Callin Program :
D – Callout Program :
E – Bps/Par/Bits : 9600 8N1
F – Hardware Flow Control : No
G – Software Flow Control : No
Tekan “A” Untuk merubah device yang ingin digunakan ( /dev/ttyUSB3 untuk converter usb to serial — kebetulan ttyUSB yang laen buat modem flash)
Tekan “E” Untuk merubah speed ke “9600″
Tekan “F” untuk Hardware Flow Control menjadi No
setelah konfigurasi selesai tekan “Escape” untuk kembali ke menu awal, pilih “Save setup as dfl” untuk menjadikan konfigurasi default. Pilih exit untuk keluar dari konfigurasi minicom dan connect ke console cisco, siap deh melakukan konfigurasi Cisco via console..
untuk selanjutnya koneksi ke console cukup dengan perintah
$ sudo minicom

Sekian dan terimakasih,semoga bermanfaat

Sumber: https://salsabravo1.wordpress.com/2009/08/05/menggunakan-minicom-untuk-console-cisco/

Robotika


Robotika adalah satu cabang teknologi yang berhubungan dengan desain, konstruksi, operasi, disposisi struktural, pembuatan, dan aplikasi dari robot.Robotika terkait dengan ilmu pengetahuan bidang elektronika, mesin, mekanika, dan perangkat lunak komputer.
Pemikiran tentang pembuatan mesin yang dapat bekerja sendiri telah ada sejak Era Klasik, namun riset mengenai penggunaannya tidak berkembang secara berarti sampai abad ke-20. Kini, banyak robot melakukan pekerjaan yang berbahaya bagi manusia seperti menjinakkan bom, menjelajahi kapal karam, dan pertambangan.

sumber: https://id.wikipedia.org/wiki/Robotika

Topologi Jaringan


Topologi Jaringan Sebuah LAN dapat diimplementasikan dengan berbagai macam topologi. Topologi yang di maksud di sini merupakan struktur jaringan fisik yang digunakan untuk mengimplementasikan LAN tersebut. Topologi dasar yang bisa digunakan dalam jaringan komputer adalah:

• Topologi Bus (Linear)
• Topologi Ring (Cincin)
• Topologi Star (Bintang)
• Topologi Tree (Pohon)
• Topologi Mash (web)

Topologi pengembangan dari ketiga di atas biasanya berupa topologi Tree (Pohon), yang merupakan pengembangan dari star dan Bus, topologi Mash atau Hybrid atau Multipoint atau Web yang merupakan pengembangan dari topologi Point to Point (bus), topologi Loop yang merupakan pengembangan dari topologi Ring Ketiganya memiliki kelebihan dan kekurangan masing-masing. Salah satu dari ketiga topologi ini dapat dipilih untuk mengimplementasikan sebuah LAN. Tentunya topologi yang dipilih adalah yang paling sesuai dengan kebutuhan LAN yang sedang di rancang.


sumber: https://id.wikipedia.org/wiki/Topologi_jaringan

Pengenalan Jaringan

Jaringan komputer menurut bahasa populer dapat diartikan sebagai sekumpulan komputer maupun perangkat lain (printer, scanner, hub, dsb) yang saling terhubung satu sama lain melalui media perantara. Media perantara tersebut bisa berupa kabel maupun nirkabel (wireless).Jaringan komputer sendiri merupakan salah satu bentuk komunikasi antar komputer layaknya yang dilakukan oleh manusia disaat berkomunikasi.

Manfaat dari jaringan
komputer sangatlah banyak, beberapa contohnya adalah dapat lebih menghemat biaya,lebih hemat dalam penggunaan sumber daya, serta dapat berbagi penggunaan internet.

Sejarah Jaringan
Dahulu komunikasi yang melibatkan komputer masih dilakukan secara manual dengan manusia sebagai media komunikasinya yaitu dengan manusianya sendiri yang membawa instruksi-instruksi antar komputer.Hingga akhirnya George Stibitz pada akhir tahun 1940-an sukses memanfaatkan sebuah mesin teletype untuk mengirimkan pesan instruksi dari komputernya ke komputer lain.Maju lagi hingga tahun 1964 dimana metode sistem Time Sharing System mulai gencar digarap.Kemudian di tahun 1969 UCLA (University of California at Los Angeles), SRI (Stanford Research Institute), University of California at Santa Barbara, dan University of Utah berhasil menerapkan jaringan komputer dan mulai berhubungan menggunakan jaringan ARPAnet. Jaringan komputer terus berkembang begitu cepat dari masa ke masa. Bahkan ada yang mengatakan bahwa perkembangan dunia jaringan komputer itu sama cepatnya seperti saat kita terjun bebas di udara. Dan kini, jaringan komputer sudah menjadi bagian penting dalam kehidupan, penggunanya pun sudah mencapai ratusan juta pengguna dari berbagai kalangan dan usia. Setiap orang selalu menggunakan jaringan komputer tiap harinya. Lihat saja, saat ini siapa yang tidak mempunyai SmartPhone? Warnet dan hotspot-hotspot juga sudah bukan merupakan barang langka lagi.Segalanya menjadi mudah sekarang. Telepon, Internet, chatting, hingga video call pun sudah bukan hal mewah lagi. Semua ini tidak akan terjadi, jika tidak ada yang namanya jaringan komputer.

Jenis-Jenis Jaringan
Jaringan terdiri menjadi 3 jenis yaitu jaringan berdasarkan fungsi, jaringan berdasarkan media transmisi, dan jaringan berdasarkan area.

Jaringan berdasarkan fungsinya dibedakan menjadi 2, yaitu :
- Client-Server
Client-Server adalah jaringan komputer yang salah satu komputernya berperan sebagai server yang bertugas menyediakan layanan kepada komputer pengguna atau client.Layanan yang disediakan server dapat bermacam-macam, bisa berupa web server, storage server,mail server, dll.
- Peer to Peer
Peer to Peer adalah jaringan komputer dimana tiap komputer sama-sama dapat berperan sebagai server maupun client. Jaringan Peer to Peer ini paling sering digunakan di dalam jaringan LAN.

Berdasarkan media transmisi
Jaringan berdasarkan media transmisi dibagi menjadi 2, yaitu :
- Wired Network (kabel)
Wired Network menggunakan media kabel sebagai penghantarnya. Kabel yang biasa digunakan adalah kabel UTP, Coaxial, ataupun Fiber Optik. Kelebihan utama dari Wired Network ini adalah kecepatan transmisi data yang jauh lebih cepat dibandingkan dengan Wireless Network.
- Wireless Network (nirkabel)
Wireless Network menggunakan media gelombang radio, Infra Red, atau bluetooth sebagai media penghantarnya. Salah satu penerapan Wireless Network adalah area internet gratis dengan menggunakan Wi-Fi atau biasa disebut Hotspot. Yang terbaru adalah penerapan hotspot sebagai RT/RW Net.

Berdasarkan area
Jaringan komputer berdasarkan area dibagi menjadi 4, yaitu :
- LAN (Local Area Network)
Local Area Network adalah jaringan lokal yang biasanya diimplementasikan di lingkungan rumahan atau perkantoran bertujuan untuk berbagi data dan resource seperti printer dan scanner secara bersama.
- MAN (Metropolitan Area Network)
Secara teknis MAN tidak ada bedanya dengan LAN, hanya saja cakupan areanya yang lebih luas. MAN bisa mencakup daerah antar gedung, antar RT, hingga antar kota.
- WAN (Wide Area Network)
WAN juga sebenarnya tidak jauh berbeda dengan LAN dan MAN, tetapi WAN bisa mencakup daerah antar negara hingga antar benua.
- Internet
Internet merupakan jaringan global yang paling luas dan dapat mencakup seluruh negara.

TCP/IP
Apa itu TCP/IP ? TCP/IP atau Transmission Control Protocol and Internet Protocol adalah sebuah aturan standar yang digunakan untuk komunikasi antar berbagai jenis komputer yang terhubung dalam sebuah jaringan komputer. Aturan ini ditetapkan oleh Defense Advanced Research Projects Agency (DARPA) yang dikembangkan pada akhir tahun 1970-an. Kenapa harus ada aturan standar seperti ini ? Menurut pendapat saya, bila diibaratkan dalam dunia manusia, TCP/IP itu adalah sebuah bahasa internasional yang digunakan untuk berkomunikasi antar manusia. Misalnya saja ada orang Indonesia yang
bertemu dengan orang Jepang dan orang Rusia. Jika mereka bertiga bertemu tetapi berkomunikasi dengan bahasa mereka masing-masing tentunya mereka bertiga tidak akan mengerti satu sama lain bukan ? Oleh karena itu mereka bertiga harus berkomunikasi menggunakan bahasa Inggris atau bahasa Internasional seperti yang telah ditetapkan agar mereka bisa saling mengerti. Sama halnya dengan komputer. Komputer dibuat oleh berbagai macam vendor perangkat keras yang berbeda-beda di seluruh dunia. Komputer-komputer tersebut juga memiliki caranya sendiri-sendiri untuk saling berkomunikasi. Nah
disinilah protokol TCP/IP berperan sehingga komputer-komputer yang ada diseluruh dunia dapat berkomunikasi seperti saat ini. Di dunia Internet pun protokol TCP/IP selalu digunakan, sehingga protokol ini sangat terkenal.

Secara umum, komponen dari TCP/IP adalah sebagai berikut :
•IP address
IP address merupakan sebuah kombinasi unik yang dituliskan dalam angka desimal yang dibagi dalam empat segmen. Tiap-tiap segmen tersebut mewakili 8 bit dari alamat yang memiliki panjang 32 bit untuk keseluruhannya. Fungsi dari IP address sendiri merupakan identifikasi setiap host pada jaringan.

•Netmask
Netmask atau Subnet Mask berfungsi menunjukkan berapa pembagian panjang  bit nework dengan bit host untuk mengetahui berapa jumlah host yang dapat terkoneksi didalam sebuah network. Misalnya untuk kategori alamat IP kelas C dengan netmask 255.255.255.0,maka penentuannya adalah 24 bit pertama adalah bit network dan 8 bit sisanya adalah bithost.

•Network Address
Sebuah host tidak pernah berdiri sendiri namun memerlukan host lain dan bergabung membentuk sebuah Network. Alamat Network yang terbentuk inilah yang disebut sebagai Network Address. Network address didapat dengan membuat seluruh bit host menjadi 0.Misalnya ip address 192.168.1.1 dengan alamat IP kelas C, maka Network Addressnyaadalah 192.168.1.0.

• Broadcast Address
Broadcast Address adalah alamat dimana agar semua host yang berada di dalam sebuah network dapat dikirimkan data secara simultan. Gunanya agar apabila ada sebuah host yang ingin mengirimkan data ke seluruh host yang ada di suatu jaringan tertentu, maka host tersebut tidak perlu membuat replika datagram sebanyak jumlah host tujuan karena hal secamam ini akan meningkatkan pemakaian bandwidth dan beban kerja host pengirim. Jadi host pengirim cukup mengirimkan data ke alamat broadcas t saja maka secara otomatis seluruh host yang ada di satu network tersebut akan menerimanya. Broadcast Address didapat dengan membuat bit host menjadi 1 (kebalikan dari Network Address), jadi misalnya IP addressnya adalah 192.168.1.1, maka Broadcast Addressnya adalah 192.168.1.255.

•Gateway Address
Gateway adalah alamat IP yang menghubungkan sebuah jaringan dengan jaringan yang lain.Jadi apabila sebuah host ingin berkomunikasi dengan host lain dalam sebuah jaringan yang berbeda, maka host tersebut harus melewati Gateway Address terlebih dahulu untuk mencapai host yang satunya.

•Nameserver Address
Nameserver Address adalah IP milik sebuah server Domain Name Service (DNS) yang bertujuan untuk menerjemahkan sebuah domain menjadi IP address maupun sebaliknya.Sampai sini saya harapkan setidaknya kalian sudah mulai sedikit mengerti dasar-dasar mengenai jaringan komputer. Dari sejarah jaringan, jenis-jenis jaringan seperti apa,perangkat-perangkat jaringan yang digunakan itu seperti apa, hingga TCP/IP. Walaupun begitu, materi dasar jaringan yang dibahas disini sangat sedikit sekali dan masih kurang lengkap, jadi saya sarankan bagi kalian untuk mencari bahan referensi buku lain yang
membahas dasar-dasar jaringan secara lebih rinci dan lebih jelas.

Sumber: http://id.wikipedia.org/wiki/Jaringan_komputer
              http://id.wikipedia.org/wiki/Internet_protocol_suite
              http://id.wikipedia.org/wiki/Transmission_Control_Protocol
              http://id.wikipedia.org/wiki/Protokol_Internet , http://id.wikipedia.org/wiki/Model_OSI

Cara install aplikasi berbasis Web di Linux

Selamat Pagi

Kali ini saya akan menjelaskan sedikit tentang instalasi Aplikasi berbasis Web di Linux,baik langsung saja silahkan di coba.

A. Apabila LAMP (Linux Apache MySQl PHP) belum terinstal, lakukan langkah instalasi sbb :

Sebelumnya sebaiknya Linux diupdate dulu :

# apt-get update

Pastikan sudah terkoneksi ke Server Repository dengan baik.

1. Install Apache :

# apt-get install apache2

2.Install PHP :

# apt-get install php5 php5-mysql php-pear php5-gd php5-mcrypt php5-curl php5-intl php5-xmlrpc

# cd /var/www/html

nano info.php

<?php

phpinfo();

?>

Kemudian buka URL http://localhost/info.php

3. Install DataBase :

# apt-get install mariadb-server

# mysql_secure_installation

4. Install PHPMyadmin :

# apt-get install phpmyadmin

B. Langkah instalasi aplikasi berbasis web di Linux :

1. Aktifkan modul yang diperlukan :

misal : modul rewrite (untuk menjalankan .htaccess)

# a2enmod rewrite

2. Install PHP extention / paket lain yg diperlukan

misal : php-json

# apt-get install php-json

3. Salin dan ekstrak file CMS/Aplikasi ke dalam direktori server : /var/www/html

perintahnya : cp[spasi][letak direktori sumber/namafile][spasi][letak direktori tujuan]

misal : kita mengkopi file yang terletak di folder Document untuk dikopi ke direktori server

# cp /home/blc/Document/[namafile] /var/www/html

Mengkopi lewat ssh dari komputer client :

# scp [nama_file] root@[IP_tujuan]:/var/www/html

Contoh :

Document/#scp slims7-cendana-stable-update2.tar.gz root@192.168.121.2:var/www/html

Cara ekstrak : zip

# unzip [namafile].zip

untuk : tar.gz

# tar xvfz [namafile].tar.gz

Pastikan paket instalasi unzip sudah terinstall, apabila belum jalankan :

# apt-get install unzip

4. Berikan hak akses root sebagai owner untuk menjalankan aplikasi PHP.

# chown -R www-data:www-data /var/www/html/[namadirektoriaplikasi]

5. Buat database melalui phpmyadmin, import database apabila diperlukan.

6. Jalankan proses instalasi sampai selesai, sesuai petunjuk pada dokumentasi resmi CMS tsb.

Model OSI

Model referensi jaringan terbuka OSI atau OSI Reference Model for open networking adalah sebuah model arsitektural jaringan yang dikembangkan oleh badan International Organization for Standardization (ISO) di Eropa pada tahun 1977. OSI sendiri merupakan singkatan dari Open System Interconnection. Model ini disebut juga dengan model "Model tujuh lapis OSI" (OSI seven layer model).
Sebelum munculnya model referensi OSI, sistem jaringan komputer sangat tergantung kepada pemasok (vendor). OSI berupaya membentuk standar umum jaringan komputer untuk menunjang interoperatibilitas antar pemasok yang berbeda. Dalam suatu jaringan yang besar biasanya terdapat banyak protokol jaringan yang berbeda. Tidak adanya suatu protokol yang sama, membuat banyak perangkat tidak bisa saling berkomunikasi.
Model referensi ini pada awalnya ditujukan sebagai basis untuk mengembangkan protokol-protokol jaringan, meski pada kenyataannya inisatif ini mengalami kegagalan. Kegagalan itu disebabkan oleh beberapa faktor berikut:

• Standar model referensi ini, jika dibandingkan dengan model referensi DARPA (Model Internet) yang dikembangkan oleh Internet Engineering Task Force (IETF), sangat berdekatan. Model DARPA adalah model basis protokol TCP/IP yang populer digunakan.
• Model referensi ini dianggap sangat kompleks. Beberapa fungsi (seperti halnya metode komunikasi connectionless) dianggap kurang bagus, sementara fungsi lainnya (seperti flow control dan koreksi kesalahan) diulang-ulang pada beberapa lapisan.
• Pertumbuhan Internet dan protokol TCP/IP (sebuah protokol jaringan dunia nyata) membuat OSI Reference Model menjadi kurang diminati.


Pemerintah Amerika Serikat mencoba untuk mendukung protokol OSI Reference Model dalam solusi jaringan pemerintah pada tahun 1980-an, dengan mengimplementasikan beberapa standar yang disebut dengan Government Open Systems Interconnection Profile (GOSIP). Meski demikian. usaha ini akhirnya ditinggalkan pada tahun 1995, dan implementasi jaringan yang menggunakan OSI Reference model jarang dijumpai di luar Eropa.
OSI Reference Model pun akhirnya dilihat sebagai sebuah model ideal dari koneksi logis yang harus terjadi agar komunikasi data dalam jaringan dapat berlangsung. Beberapa protokol yang digunakan dalam dunia nyata, semacam TCP/IP, DECnet dan IBM Systems Network Architecture (SNA) memetakan tumpukan protokol (protocol stack) mereka ke OSI Reference Model. OSI Reference Model pun digunakan sebagai titik awal untuk mempelajari bagaimana beberapa protokol jaringan di dalam sebuah kumpulan protokol dapat berfungsi dan berinteraksi.

Struktur tujuh lapis model OSI, bersamaan dengan protocol data unit pada setiap lapisan
OSI Reference Model memiliki tujuh lapis, yakni sebagai berikut:

Lapisan ke-	Nama lapisan	Keterangan
7	Application layer	Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang berada dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS.
6	Presentation layer	Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan. Protokol yang berada dalam level ini adalah perangkat lunak redirektor (redirector software), seperti layanan Workstation (dalam Windows NT) dan juga Network shell (semacam Virtual Network Computing (VNC) atau Remote Desktop Protocol (RDP)).
5	Session layer	Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama.
4	Transport layer	Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan.
3	Network layer	Berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3.
2	Data-link layer	Befungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras (seperti halnya Media Access Control Address (MAC Address)), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC).
1	Physical layer	Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.

Sekian dan terimakasih,semoga bermanfaat

Sumber: https://id.wikipedia.org/wiki/Model_OSI

Cara Membuat Kabel UTP Straight

Selamat malam

Kali ini saya akan mengshare bagaimana cara membuat kabel straight.Baik langsung saja.

Untuk membuat kabel UTP kita harus mempunyai alat-alat sebagai berikut :

- Tank Crimping

 - Kabel UTP

- Konektor RJ-45

Cable Tester













Berikut urutan warna kabel straight:

Urutan Pin 1-8:
1.Oranye putih
2.Oranye
3.Hijau putih
4.Biru
5.Biru putih
6.Hijau
7.Coklat putih
8.Coklat

Langkah-langkah pengerjaan.

Kupas bagian ujung kabel UTP

- Buka pilinan kabel, luruskan dan urutankan kabel sesuai standar gambar.

- Setelah urutannya sesuai standar, potong dan ratakan ujung kabel,

- Masukan kabel yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan pastikan semua kabel posisinya sudah benar

- Lakukan crimping menggunakan crimping tools, tekan crimping tool dan pastikan semua pin (kuningan) pada konektor RJ-45 sudah “menggigit” tiap-tiap kabel. biasanya akan terdengar suara "klik".

Setelah selesai pada ujung yang satu, lakukan lagi pada ujung yang lain

Langkah terakhir adalah mengecek kabel yang sudah kita buat tadi dengan menggunakan LAN tester, caranya masukan masing-masing ujung kabel (konektor RJ-45) ke masing2 port yang tersedia pada LAN tester, nyalakan dan pastikan semua lampu LED menyala sesuai dengan urutan kabel yang kita buat.

Sekian dan terima kasih, semoga bermanfaat.

Cara Install Google Earth Di Linux

Kali ini saya akan mengshare tentang cara menginstall Google earth di linux.langsung saja di coba.

Pertama,
Kita install gdebi dulu untuk menjalankan google earth,caranya buka software manager kemudian cari gdebi.

 Kemudian install lalu masukan password komputer anda

Kedua,
Download File Google Earth.Download file Google Earth Di alamat ini http://www.google.com/earth/download/ge/agree.html

Ketiga,
Kemudian Pilih paket unduhan Anda.

Misalnya: 64 bit .deb (For Debian/Ubuntu)lalu klik"Agree and download"

Keempat,
Tunggu sampai download nya selesai.

Kelima,
Kemudian buka file download nya di home folder dengan cara klik kanan open with gdebi installer.

Keenam,
kemudian install package kemudian tunggu sampai muncul seperti gambar berikut.

kemudian close saja.

Selesai.

Aplikasi Google earth anda telah terinstall.

Sekian dan terima kasih,semoga bermanfaat.

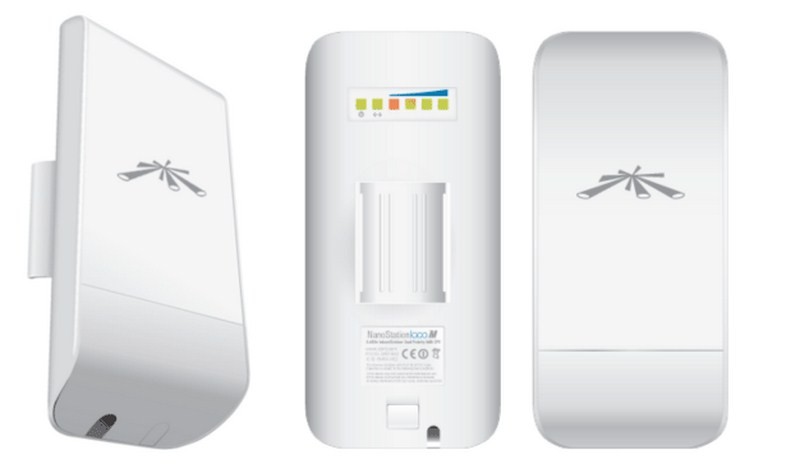

Cara Setting Access Point Nano Statio M2

Kali ini saya akan menjelaskan bagaimana cara setting Ubiquiti NanoStation M2 / LOCO sebagai Wifi Access Point untuk perangkat hp/smartphone dan laptop.

Instalasi/pemasangan WiFi outdoor NanoStation directional yang diarahkan ke depan rumah-rumah tetangga. Untuk pertama kali konfigurasi/setting NanoStation anda, hubungkan terlebih dahulu kabel LAN dari PoE NanoStation langsung ke ethernet komputer Anda. Kemudian arahkan web browser Anda ke IP Default ubiquiti di https://192.168.1.20, Saat muncul “warning” klik Accept/Continue. Kemudian login dengan default username password Ubiquiti yaitu “ubnt”.

Setelah anda berhasil masuk ke web konfigurasi ubiquiti, Klik tab “WIRELESS” untuk setting sebagai WiFi Access Point.

Pada beberapa option setting seperti ini :

Basic Wireless Settings
Wireless Mode : Access Point
WDS (Transparent Brdige Mode) : centang/enable
SSID: isi SSID/nama Wifi access point
Channel Width : 20 Mhz – Default Channel width adalah 40Mhz, tapi beberapa perangkat smartphone atau laptop lama tidak dapat beroperasi di 40Mhz, jadi kita ganti ke 20Mhz.
Output Power : Geser ke Maksimal

Wireless Security
Security : WPA2
WPA Authentification : PSK
WPA Preshared Key: isi password wifi accesspoint

Cara Menonaktifkan/Disable AirMAX Ubiquiti

Karena ini kita setting sebagai WiFi access point untuk perangkat smartphone atau laptop, bukan untuk sesama ubiquiti.  Klik tab paling kiri yang bergambar logo ubiquiti dan uncheck airMAX untuk menonaktifkan/disable protocol airMAX (tehnik MIMO TDMA untuk komunikasi sesama 2 atau lebih perangkat wifi ubiquiti).

Konfigurasi Network Ubiquiti NanoStation M2 / LOCO

Terakhir adalah waktunya untuk konfigurasi network / IP Address NanoStation Anda untuk disamakan dengan jaringan lokal/modem Anda. Anggap saja jaringan lokal anda menggunakan subnet 192.168.0.xxx, jadi anda akan mengganti IP address nanostation Anda dari 192.168.1.20 ke 192.168.0.20. Karena koneksi internet tetap modem/router anda yang memanage, setting NanoStation pada “Bridge Mode”

Akhirnya anda sudah merubah Ubiquiti NanoStation M2 / LOCO Sebagai WiFi Access Point, anda tinggal mencoba dari perangkat gadget atau laptop Anda.

Sekian dan terimakasih,semoga bermanfaat.
